喷雾灌装机产品简述

1、主要用途：    （瓶装物品）瓶子的自动灌装、轧盖。

适用领域 ：    制药行业、食品、化工、化妆等行业。

瓶形状和材质： 塑料、玻璃、铝制瓶等制成的圆形及异形瓶。

灌装范围：     5-30ml

2、主要性能特点：

（1）采用蠕动泵灌装方式，胶管与药物不产生化学反应，工作时均无微粒产生，杜绝了微粒对药物的污染。装量调节在控制屏上调整，可不停机设定，调节方便，装量准确。

（2）实现无瓶不灌装，已灌注好的瓶子则继续完成下道工序：加喷雾头，保证台面清洁。

（3）采用机械手取喷雾头的方式，确保轧盖的合格率。

（4）采用变频调速。

（5）一台设备适用几种规格瓶子的灌装、轧盖，只需更换规格件模具即可。

（6）与药物接触的零件均采用316材料制造，其他外露部分主要为奥氏体不锈钢。

（7）台面设有水槽，便于清洗消毒，不污染环境，符合GMP要求。

（8）控制箱面板上有标识，便于操作。

（9）既可单独使用，也可与其他设备联线作业。

二、喷雾灌装机技术参数

生产能力：      40-60ml瓶/分

产品规格：        25、30ml

装量误差：       ≤±1.5%

轧盖合格率：     ≥99%

用电总功率：     2KW

电源电压：       220V   50Hz

外形尺寸：       见平面布置图

三、设备使用说明

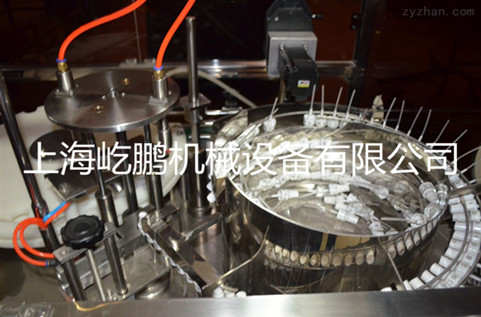

◇ 设备的组成：由进瓶输送带、灌装机构、电磁振荡输盖、上盖（喷雾头）机构、可调轧盖机构、主传动系统、电控、气控系统等组成。

1.采用陶瓷泵灌装，装量准确，清洗方便，无污染。在触摸屏上设定装量，可不停机设定，调节方便，装量准确。

2.灌装头由凸轮操纵，将针管插入瓶内进行灌装，边灌注边提升减少飞沫，保证了液体无冲击飞溅，瓶外无滴漏。

3.外盖（即喷雾头）由电磁振荡输送，已灌注好液料的瓶子经过加盖工位。当检测到有瓶子时，通过机械传动方式将喷雾头取过来，并加到瓶口。

4. 轧盖机构，其升降由凸轮操纵，轧盖头部分设有过载保护装置，当瓶盖轧紧到一定扭力后，轧盖头开始打滑。轧盖头座结构简单及可拆性，对中心调节方便。(一般在出厂时已调在正确位置，无须再进行调整)。轧喷雾头，加外盖完成后瓶子由尼龙拨盘回转送上传送带至连线上或收集盘上均可。

5.主传动系统：由电机、分度盘机构、齿轮链轮等组成，传动过程更平稳，磨损减小，延长寿命，使其更为合理。

◇ 该机工序：进瓶—灌装—加盖—轧盖—出瓶
